Как установить устройство на кроватку (для кроватки с маятниковым механизмом)

Установка устройства на кроватку заключается в закреплении магнита на подвижной части и приводного блока - на неподвижной части кроватки таким образом, чтобы в положении равновесия магнит располагался над одной из стрелок, нанесенных на приводной блок.

В случае использования кроваток производства АОр «МДНП «Красная звезда» все отверстия уже размечены и просверлены.

В остальных случаях выбрать место установки устройства, разметить и просверлить отверстия, настроить взаимное положение магнита и приводного блока следует самостоятельно.

Выбор места установки устройства

Общее правило: магнит должен располагаться в вертикальной плоскости, проходящей через геометрический центр кроватки, и параллельной направлению качания кроватки.

Например, для кроватки с продольным маятником (качается от головы к ногам ребенка) устройство следует установить на середине одной из коротких сторон кроватки.

Для кроватки с поперечным маятником (качается с боку на бок относительно ребенка) устройство следует установить на середине одной из длинных сторон кроватки. В этом случае лучше выбрать заднюю сторону кроватки.

Кронштейн приводного блока следует прикреплять к прочным деталям кроватки. Не допускается приворачивать кронштейн к тонким деформирующимся рейкам; к стенкам, выполненным из ДВП или подобных материалов. При работе устройства кронштейн не должен двигаться, пружинить.

Для круглых/овальных кроваток рекомендуется воспользоваться планкой-держателем магнита.

Как вариант, можно изготовить аналог такой планки из подходящего бруска.

Доработка маятникового механизма кроватки

Если маятниковый механизм кроватки не имеет подшипников, то устройство качания на такой кроватке работать не будет. В этом случае маятниковый механизм следует заменить на подходящий.

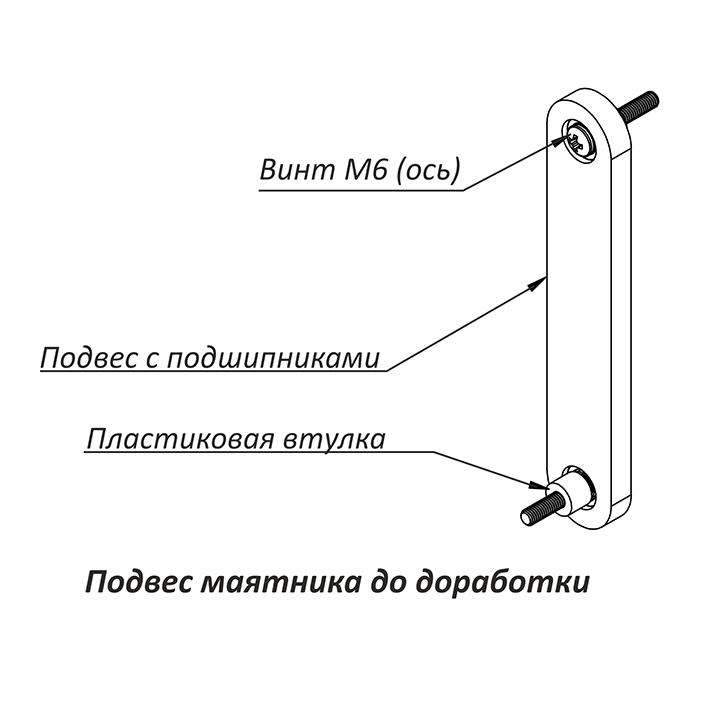

Пластмассовые втулки

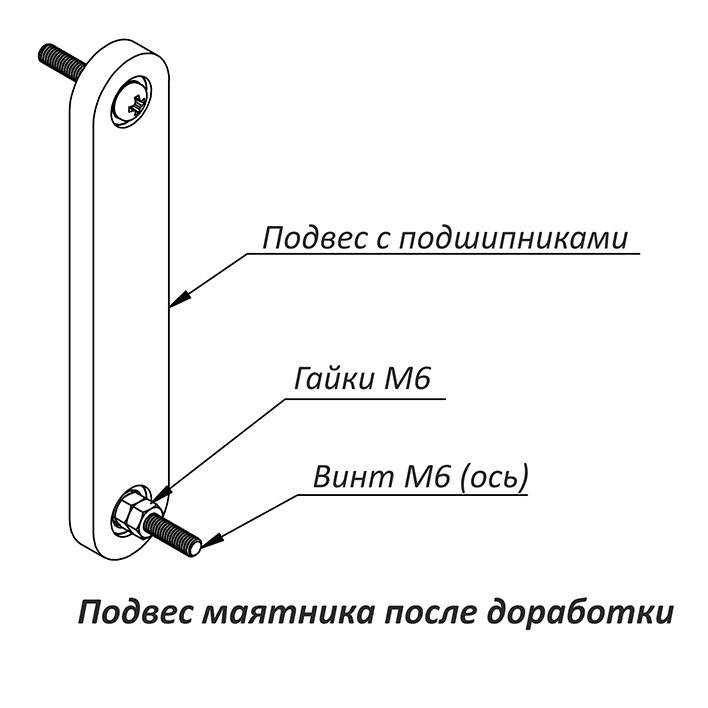

Если в маятниковом механизме в качестве осей используются винты М6, и имеются дистанционные пластмассовые втулки, эти втулки следует заменить металлическими втулками или гайками М6 (см. рис.). Обычно нужно установить 2 гайки вместо каждой втулки, итого 16 гаек на кроватку. Обязательно замените эти втулки на гайки! Замена не займет не более 15 минут, а кроватка будет качаться существенно лучше.

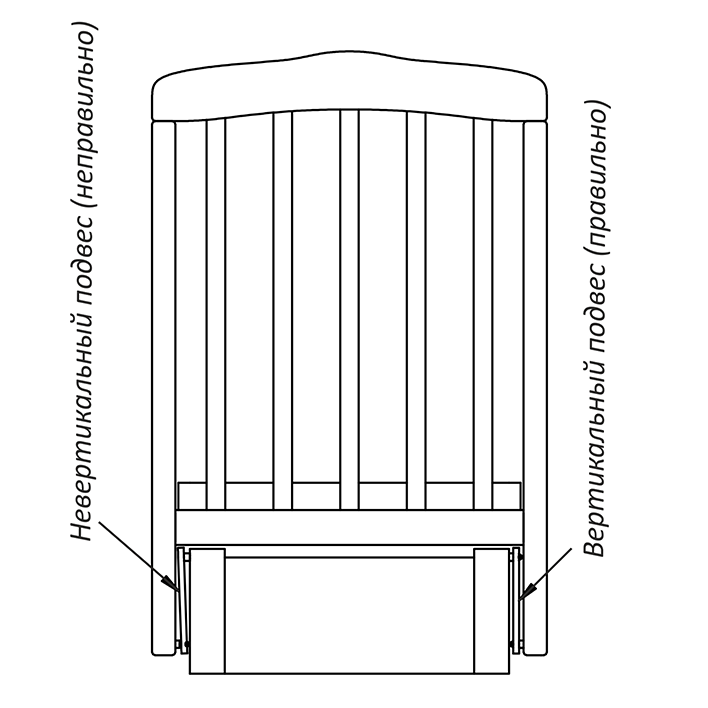

Вертикальность подвесов

Подвесы маятникового механизма должны располагаться строго вертикально и не быть деформированными. Оси вращения – строго горизонтальными, не изогнутыми. Если вылет оси мал, добавьте к втулкам/гайкам шайбы на 6. Если велик – уберите одну гайку, добавьте несколько шайб на 6. Все винты и гайки должны быть хорошо затянуты. Головки винтов не должны задевать за подвижные части подвесов, в противном случае следует заменить винты на другие, с меньшими головками.

Оценка качества качания кроватки

Отклоните кроватку от положения равновесия на 4-5 см и отпустите. Подсчитайте количество колебаний до практически полного затухания (когда амплитуда качаний – расстояние между крайними точками - составит около 1 мм). Следует считать количество периодов колебаний – т.е. качнулась влево-центр-вправо-центр-влево – раз, еще раз центр-вправо-центр-влево – два, центр-вправо-центр-влево – три и т.д.

У хорошего маятникового механизма должно быть порядка 60-70 колебаний.

Удовлетворительный результат – не менее 30-35 колебаний. Если кроватка делает менее 30 колебаний, следует найти причину такого явления и устранить ее.

Возможные причины:

• пластиковые втулки в механизме;
• перекос подвесов механизма;
• кроватка задевает за стену, штору и пр.;
• сломанные/изношенные подшипники.

Установка устройства подробно описана в инструкции.
